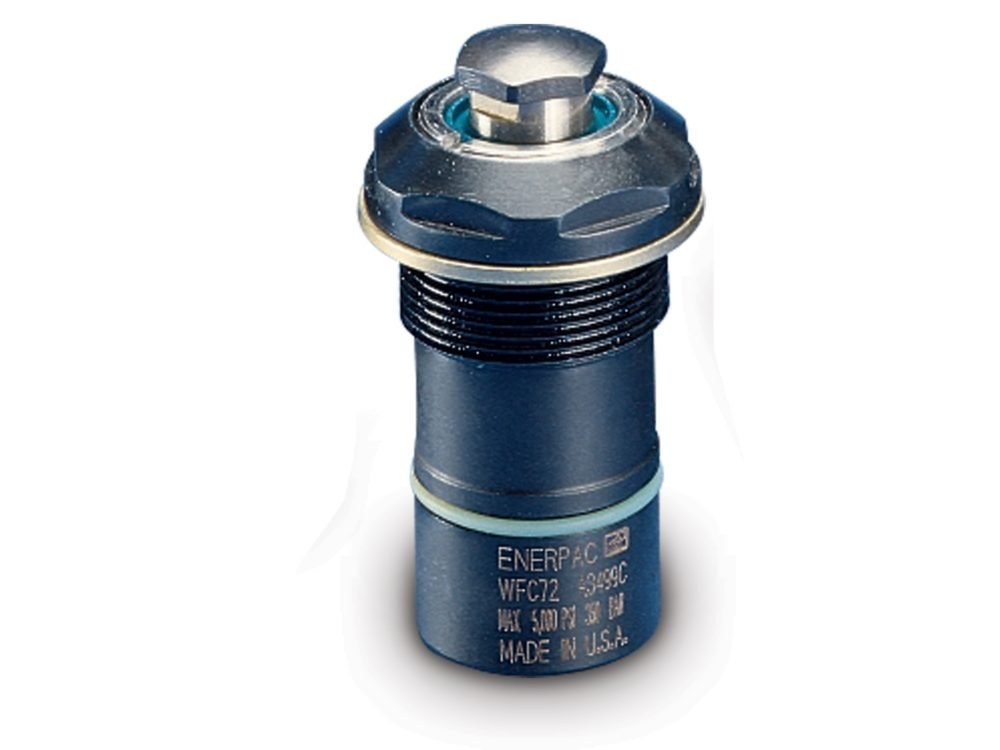

Модель : WFC222
Описание :
- Плунжер остается втянутым до тех пор, пока не будет приложено давление, обеспечивающее беспрепятственную загрузку
- Возможность блокировки низкого давления позволяет использовать гидравлические системы станков
- Высокая номинальная несущая способность обеспечивает более компактную конструкцию светильника
- Коррозионностойкие материалы – совместимость с большинством охлаждающих жидкостей и сред
- Резьбовые и коллекторные вентиляционные отверстия обеспечивают фиксацию, которая предотвращает попадание охлаждающих жидкостей и мусора в механизм
- Минимизированное отклонение повышает точность обработки
- Несколько конфигураций монтажа для гибкости конструкции
- Контактный болт в комплекте
- Опорное усилие и усилие зажима должны быть согласованы. Опорное усилие должно составлять не менее 150% от усилия зажима.
- Не превышайте максимальную скорость потока, чтобы избежать преждевременной блокировки.
- Всегда центрируйте нагрузку на рабочую поддержку.
- Рабочие опоры Enerpac обеспечивают либо дополнительные нефиксированные точки расположения зажимов, либо поддержку компонентов заготовки большего или тонкого сечения, всегда для того, чтобы свести к минимуму отклонение заготовки во время обработки.
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 350
- Минимальное рабочее давление (бар) 48
- Стиль монтажа Картридж
- Максимальная сила поддержки (кН) 22,2
- Емкость (кН) 22,2
- Усилие пружины Контакта Плунжера Advace (N) 9,3
- Усилие Втягивания Контактной Пружины Плунжера (Н) 86,8
- Емкость масла (см) 3,11
- Максимальный расход масла (л/мин) 3,1
- Ход (мм) 10,4
- Вентиляция Ниже Требуемой Силы Да
- Вес (кг) 1,8
- Размер A (мм) 115,8
- Размер B (мм) 105,4
- Размер C (мм) 91,4
- Размер D (мм) M60 x 1,5
- Размер D1 (мм) 76,2
- Размер D2 (мм) 57,2
- Размер E (мм) 38,00
- Размер F (мм) 25,4
- Размер K (мм) M20 x 2,5
- Размер L (мм) 6,1
- Размер M (мм) 69,9
- Размер N (мм) 23,4
- Размер W (мм) 69,0
- Монтажный размер A (мм) 76,5-77,0
- Монтажный размер B (мм) M60 x 1,5
- Монтажный размер C (мм) 57,12-57,18
- Монтажный размер D (мм) 60,5-70,0
- Монтажный размер E (мм) 17,5-18,3
- Монтажный размер F мин. (мм) 71,1
