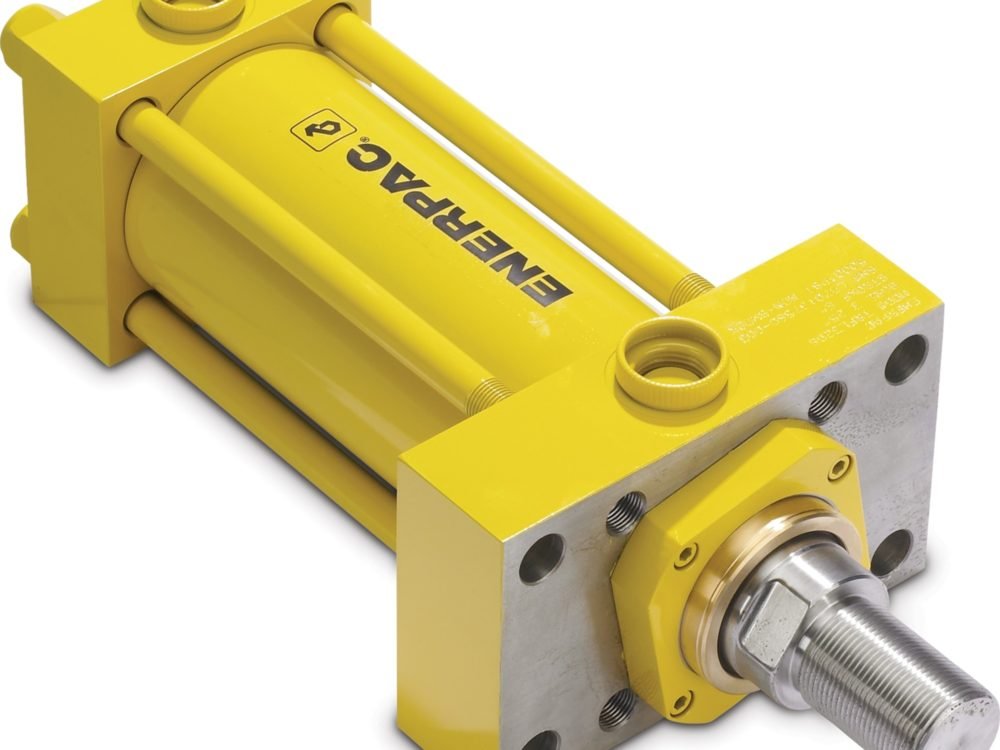

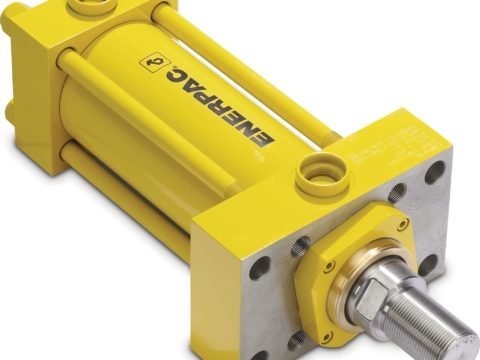

Модель : TRFL2006
Описание :
- Фланцевое крепление является частью торцевой крышки цилиндра, обеспечивая максимальную прочность и жесткость
- Позволяет устанавливать внутри машины длину цилиндра
- Стиль NFPA ME5
- Простая схема крепления на четыре болта облегчает установку
- Монтаж лучше всего подходит для натяжения
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 350
- Максимальное опережение емкости цилиндра (кН) 70
- Максимальная емкость цилиндра Втягивания (кН) 37
- Ход (мм) 152,4
- Тип возвращаемого значения Гидравлический Возврат Двойного Действия
- Тип плунжера Твердый
- Материал Сталь
- Опережение эффективной площади цилиндра (см) 20,3
- Эффективная площадь втягивания цилиндра (см) 10,7
- Опережение Емкости Цилиндра На 350 (бар) 70
- Емкость Цилиндра Втягивается При 350 (бар) 37
- Диаметр поршня (мм) 50,8
- Диаметр стержня (мм) 35,05
- Размер A (мм) 41,40
- Размер B (мм) 50,80
- Размер C (мм) 16,00
- Размер D (мм) 28,70
- Диаметр отверстия цилиндра E (мм) 50,80
- Размер E (мм) 76,20
- Размер EE (мм) SAE #10
- Размер F (мм) 16,0
- Размер FB (мм) 14,2
- Размер G (мм) 44,45
- Размер J (мм) 38,10
- Размер K (мм) 16,0
- Размер KK 2 (мм) 1"-14
- Размер LB (мм) 133,3
- Размер ММ (мм) 35,0
- Размер NA (мм) 34,0
- Размер P (мм) 73,15
- Размер R (мм) 52,07
- Размер TF (мм) 104,90
- Размер UF (мм) 130,30
- Размер V (мм) 9,65
- Размер W (мм) 25,40
- Размер WF (мм) 41,40
- Размер ZB (мм) 174,75
