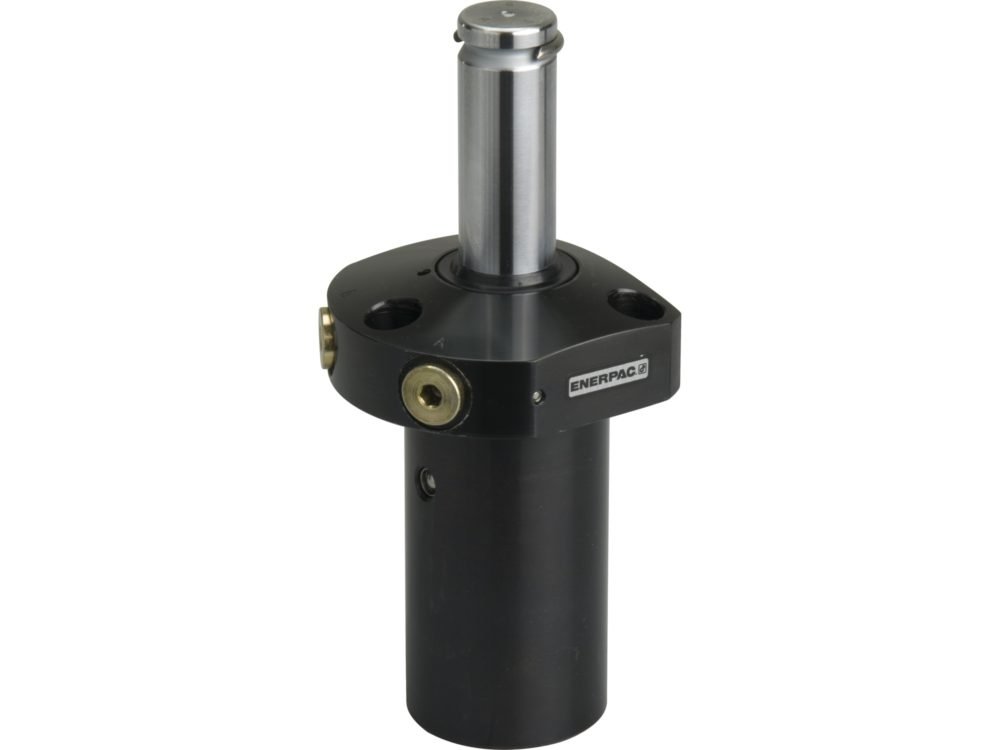

Модель : SUSDL121
Описание :
- Гибкая конструкция позволяет подключать коллектор или резьбовой порт
- Низкопрофильный стиль монтажа позволяет корпусу находиться ниже монтажной поверхности
- Простая подготовка к монтажу и простая установка – 3 или 4 крепежных болта
- Двойное масляное соединение – резьбовое отверстие или крепление коллектора
- Симметричная прямоугольная конструкция фланца позволяет зажимать цилиндр с трех сторон
- углы поворота 30, 45 и 60 градусов доступны по запросу
- Поворотные зажимы верхнего фланца Enerpac предназначены для интегрированных решений для монтажа коллекторов. Гидравлические соединения выполняются через масляное соединение SAE или BSPP или стандартные встроенные уплотнительные кольца.
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 350
- Минимальное рабочее давление (бар) 35
- Усилие зажима (кН) 11,6
- Ход (мм) 47
- Ход зажима (мм) 31,8
- Стиль монтажа Верхний Фланец
- Тип возвращаемого значения Двойное действие
- Направление вращения Прямой
- Монтажная резьба J UNF .312-24 УНФ
- Коллекторное уплотнительное кольцо ARP № или внутри Ø x толщина 568-011
- Зажим эффективной площади цилиндра (см) 4,06
- Эффективная площадь цилиндра без лампы (см) 7,94
- Зажим емкости масла (см) 15,90
- Емкость масла без лампы (см) 37,69
- Максимальный расход масла (л/мин) 1,6
- Стандартный Зажимной Рычаг CAS121
- Размер A (мм) 228,7
- Вес (кг) 1,8
- Размер B (мм) 104,7
- Размер C (мм) 27,4
- Размер C1 (мм) 74,4
- Размер D (мм) 47,5
- Размер D1 (мм) 66,4
- Размер D2 (мм) 73,2
- Крепежное отверстие øD3 49,0
- Размер F (мм) 22,2
- Размер G (мм) SAE #4
- Размер H (мм) 9,9
- Минимальная Глубина J2 20,3
- Размер K (мм) 30,4
- Размер N (мм) 25,1
- Размер P (мм) 51,4
- Размер Q (мм) .375-16 unc
- Размер S (мм) 52,0
- Размер T (мм) 61,8
- Размер U (мм) 63,5
- Размер V (мм) 8,8
- Размер W (мм) 124,0
- Размер X (мм) 18,2
- Размер Y (мм) 30 градусов
- Размер Z (мм) 60 градусов
