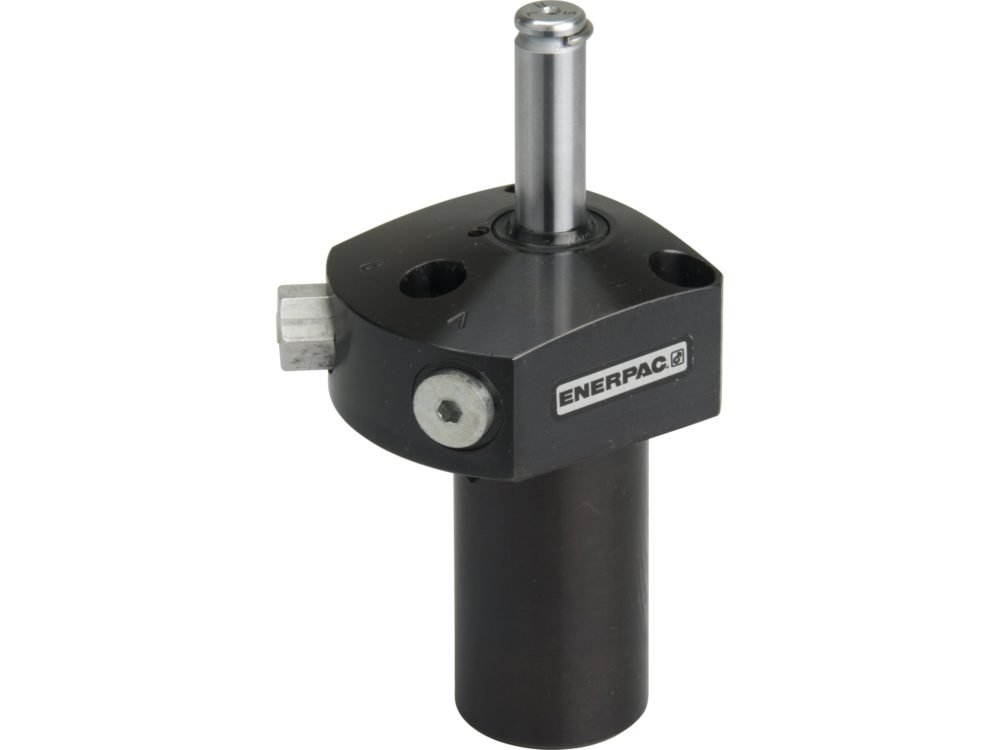

Модель : SULS92
Описание :
- Гибкая конструкция позволяет подключать коллектор или резьбовой порт
- Низкопрофильный стиль монтажа позволяет корпусу находиться ниже монтажной поверхности
- Простая подготовка к монтажу и простая установка – 3 или 4 крепежных болта
- Двойное масляное соединение – резьбовое отверстие или крепление коллектора
- Симметричная прямоугольная конструкция фланца позволяет зажимать цилиндр с трех сторон
- углы поворота 30, 45 и 60 градусов доступны по запросу
- Поворотные зажимы верхнего фланца Enerpac предназначены для интегрированных решений для монтажа коллекторов. Гидравлические соединения выполняются через масляное соединение SAE или BSPP или стандартные встроенные уплотнительные кольца.
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 350
- Минимальное рабочее давление (бар) 35
- Усилие зажима (кН) 8,0
- Ход (мм) 23
- Ход зажима (мм) 11,9
- Стиль монтажа Верхний Фланец
- Тип возвращаемого значения Одинарное действие
- Направление вращения Слева
- Зажим эффективной площади цилиндра (см) 3,16
- Зажим емкости масла (см) 6,88
- Максимальный расход масла (л/мин) 1,0
- Стандартный Зажимной Рычаг CAS92
- Размер A (мм) 144,2
- Вес (кг) 2,0
- Размер B (мм) 76,3
- Размер C (мм) 28,2
- Размер C1 (мм) 51,2
- Размер D (мм) 47,9
- Размер D1 (мм) 70,0
- Размер D2 (мм) 54,0
- Размер F (мм) 25,0
- Размер G (мм) G1/4"
- Размер H (мм) 13,0
- Размер K (мм) 25,0
- Размер M (мм) 15,0
- Размер N (мм) 26,4
- Размер P (мм) 45,9
- Размер Q (мм) M10 x 1,5
- Размер R (мм) 26,0
- Размер S (мм) 23,7
- Размер T (мм) 56,0
- Размер U (мм) 42,0
- Размер V (мм) 6,5
- Размер W (мм) 67,9
- Размер X (мм) 28,6
