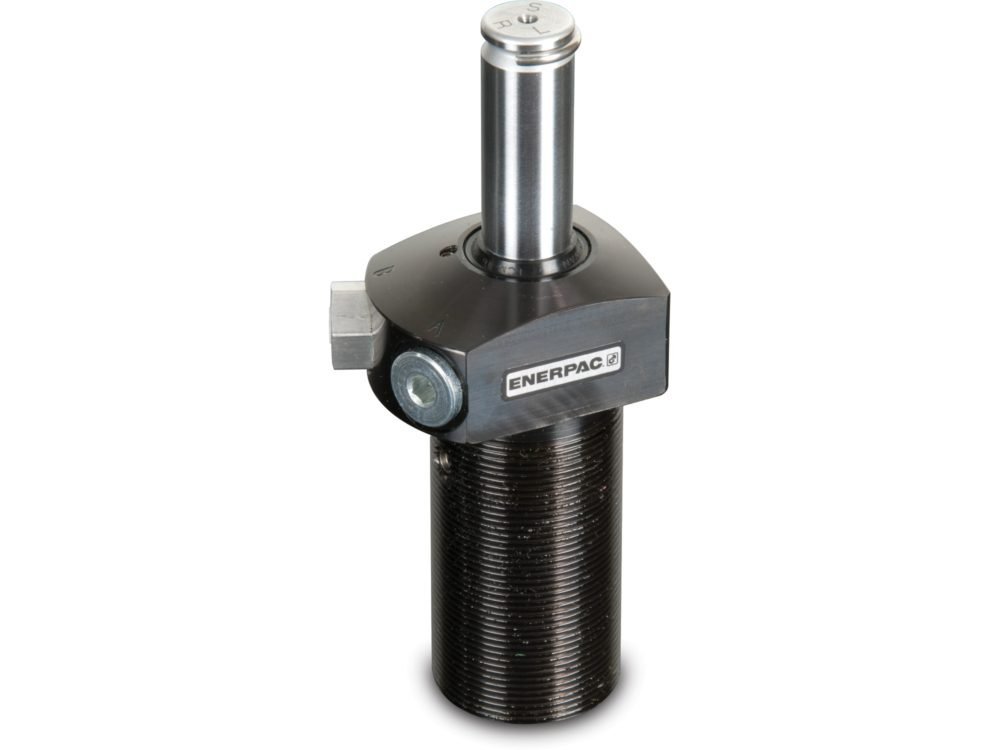

Модель : STLS121
Описание :
- Резьба корпуса для точного позиционирования цилиндра по высоте
- Резьбовое соединение портов
- Простота установки и удаления
- Наибольшая гибкость в конструкции светильников
- углы поворота 30, 45 и 60 градусов доступны по запросу
- Струбцины качания тела Enerpac продетые нитку продеты нитку сразу в приспособление.
- Высота цилиндра регулируется на соответствующую высоту, а затем фиксируется на месте с помощью стопорной гайки
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 350
- Минимальное рабочее давление (бар) 35
- Усилие зажима (кН) 10,7
- Ход (мм) 27,7
- Ход зажима (мм) 13
- Стиль монтажа Резьбовое Тело
- Тип возвращаемого значения Одинарное действие
- Направление вращения Слева
- Зажим эффективной площади цилиндра (см) 4,06
- Зажим емкости масла (см) 11,47
- Максимальный расход масла (л/мин) 1,6
- Стандартный Зажимной Рычаг CAS121
- Монтажный фланец MF481
- Фланцевая гайка FN481
- Размер A (мм) 171
- Вес (кг) 1,6
- Размер B (мм) 86
- Размер C (мм) 27,7
- Размер C1 (мм) 55,3
- Размер C2 (мм) 25,4
- Размер D (мм) 1.875-16 оон
- Размер D1 (мм) 60,5
- Размер D2 (мм) 51
- Размер F (мм) 22
- Размер G (мм) SAE #4
- Размер H (мм) 10
- Размер K (мм) 30
- Размер N (мм) 25,4
- Размер P (мм) 51
- Размер Q (мм) .375-16 unc
- Размер T (мм) 62
- Размер Y (мм) 25 градусов
- Размер Z (мм) 50 градусов
