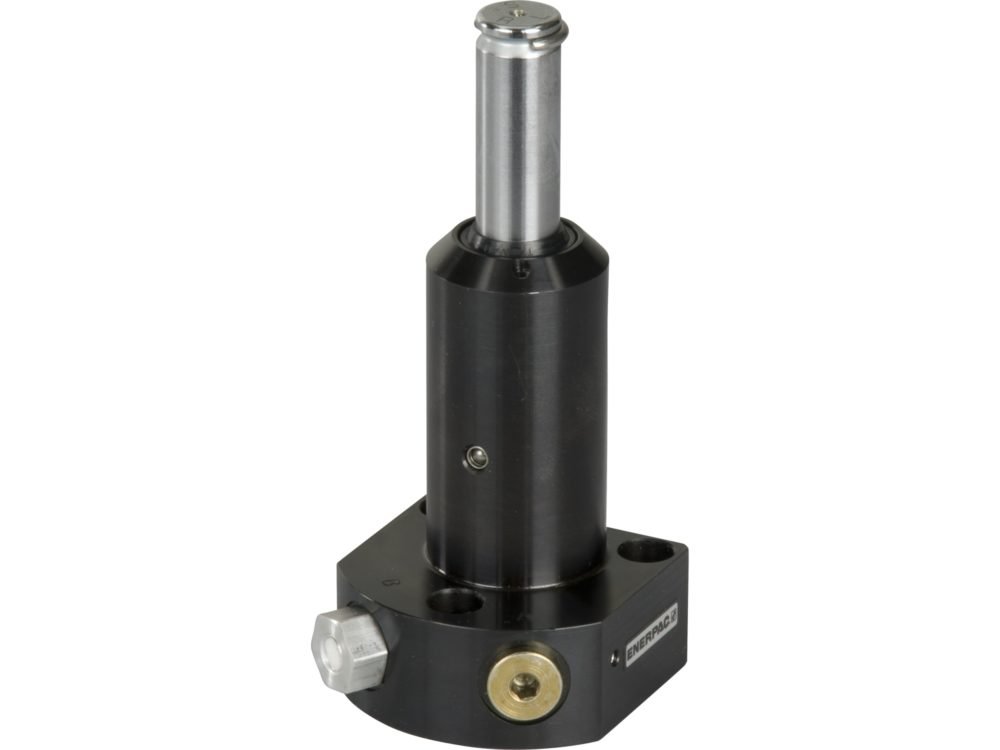

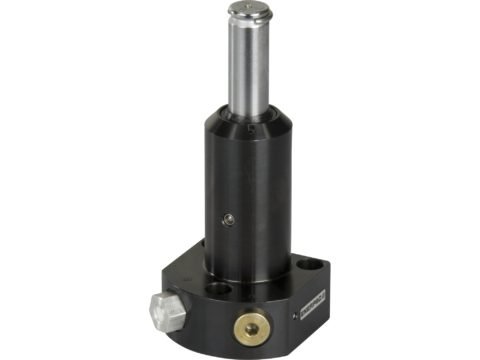

Модель : SLLS92
Описание :
- Гибкая конструкция позволяет подключать коллектор или резьбовой порт
- Подготовка крепежного отверстия не требуется
- Самая простая подготовка к монтажу в линии поворотных цилиндров
- Симметричная прямоугольная конструкция фланца позволяет зажимать цилиндр с трех сторон
- Позволяет зажимать очень большие детали
- углы поворота 30, 45 и 60 градусов доступны по запросу
- Поворотные зажимы серии нижних фланцев Enerpac могут быть прикреплены болтами к креплению, что позволяет легко устанавливать устройство и не требует обработки отверстий для крепления. Гидравлические соединения выполняются через масляное соединение SAE или BSPP или стандартные встроенные уплотнительные кольца.
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 350
- Минимальное рабочее давление (бар) 35
- Усилие зажима (кН) 8,0
- Ход (мм) 23
- Ход зажима (мм) 12
- Стиль монтажа Нижний Фланец
- Тип возвращаемого значения Одинарное действие
- Направление вращения Слева
- Зажим эффективной площади цилиндра (см) 3,16
- Зажим емкости масла (см) 6,88
- Максимальный расход масла (л/мин) 1,0
- Стандартный Зажимной Рычаг CAS92
- Размер A (мм) 152,2
- Вес (кг) 2,0
- Размер C (мм) 104,1
- Размер C1 (мм) 127,1
- Размер D (мм) 47,9
- Размер D1 (мм) 70,0
- Размер D2 (мм) 54,0
- Размер F (мм) 25,0
- Размер G (мм) G1/4"
- Размер H (мм) 12,5
- Размер K (мм) 25,0
- Размер M (мм) 15,0
- Размер N (мм) 26,4
- Размер P (мм) 45,1
- Размер Q (мм) M10 x 1,5
- Размер R (мм) 25,9
- Размер S (мм) 23,7
- Размер T (мм) 56,1
- Размер U (мм) 41,9
- Размер V (мм) 6,9
- Размер X (мм) 28,7
