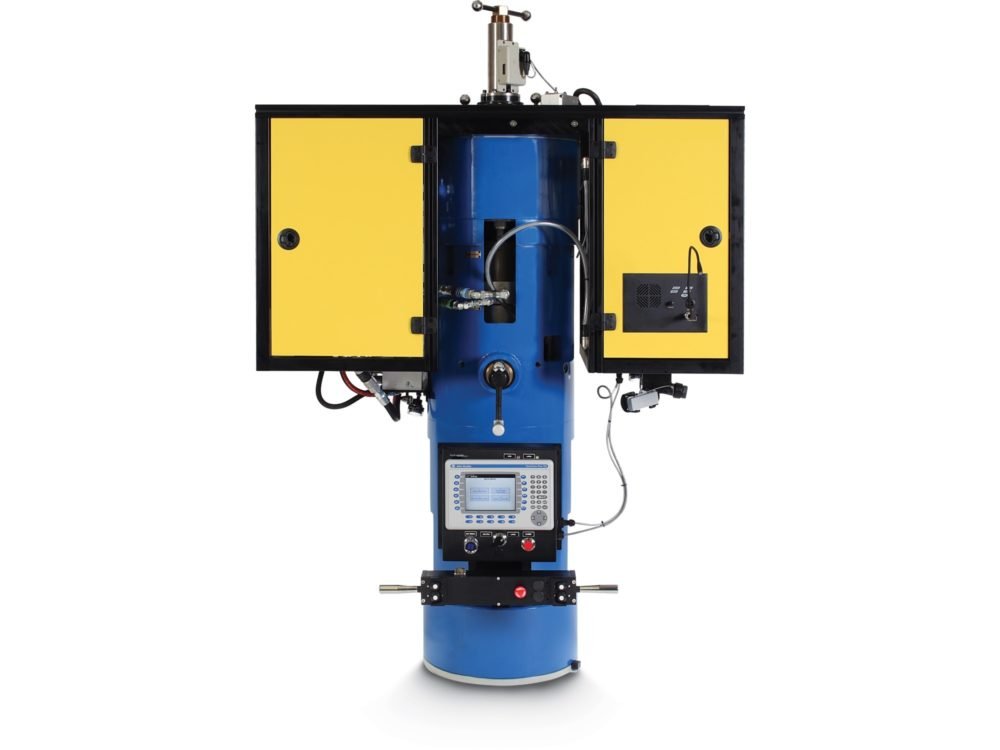

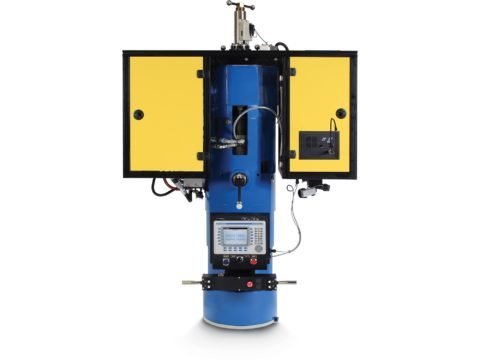

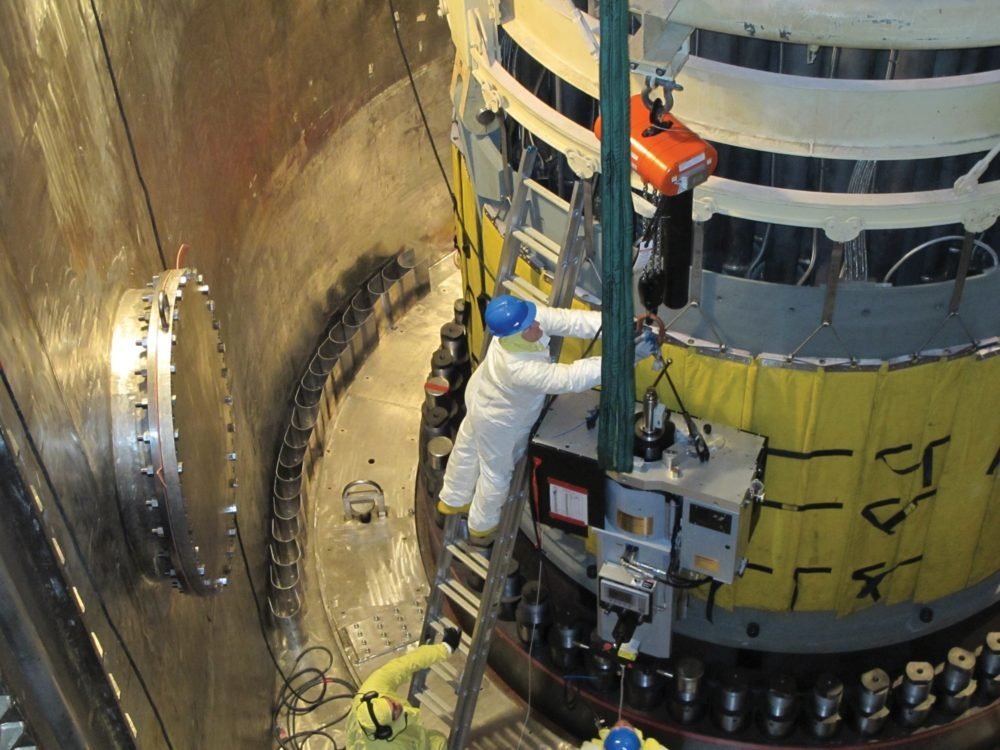

Легкий автономный натяжитель Biach (SCT) используется для затяжки шпилек головки корпуса реактора под давлением.
Замечательный легкий вес SCT обеспечивает большую безопасность, сокращает рабочую силу, снижает дозу и сокращает время натяжения до критической задачи. Конструкция с быстрой защелкой/без защелки для быстродействующего корпуса реактора под давлением (RPV) основана на более чем 50-летнем испытанном в полевых условиях использовании наших быстроразъемных натяжителей.
Необходимая мощность: 460-480 В переменного тока при 10 амперах. Высокоскоростной протокол связи промышленной сети Связь по кабелю Ethernet Cat 5 поставляется в комплекте с кабелем распределения питания
Время наддува: менее 20-30 секунд на шпильку
Точность: +/- 15 фунтов на квадратный дюйм при максимальном давлении до 18 000 фунтов на квадратный дюйм
Вес: от 3100 до 3600 фунтов.
Высота: Меньше, чем существующие быстроразъемные натяжители шпильки
Интерфейс зацепления шпильки:
Конструкция с быстрой защелкой/без защелки обеспечивает быструю производительность, основанную на более чем 40-летнем использовании в полевых условиях. Зацепит шпильки RPV с винтовой резьбой или с кольцевой канавкой.
Особенности безопасности:
- Электронные концевые выключатели для:
Проверка полного зацепления системы защелки на тяге со шпилькой RPV
Проверка хода поршня при перегрузке для защиты компонентов оборудования
Контроль состояния возврата поршня для предотвращения потери хода на следующем шаге - Вторичные уплотнения для направления жидкости по проходу в резервуар и предотвращения внешней утечки

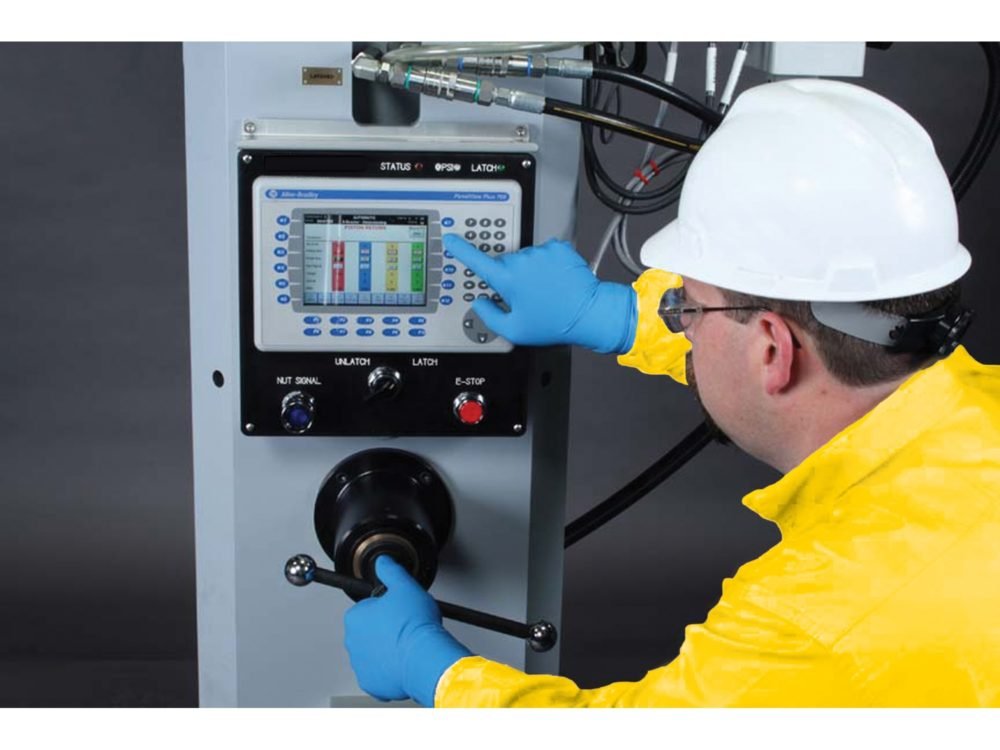

- Инструкции по стилю текста с помощью ЖК-экрана для координации последовательности и интеграции операций
- Предохранительный клапан высокого давления для прекращения работы под высоким давлением в качестве вторичной системы для электронного концевого выключателя перегрузки при предотвращении перегрузки поршня.
- Кнопка аварийной остановки на каждой панели управления для прекращения работы всех натяжителей

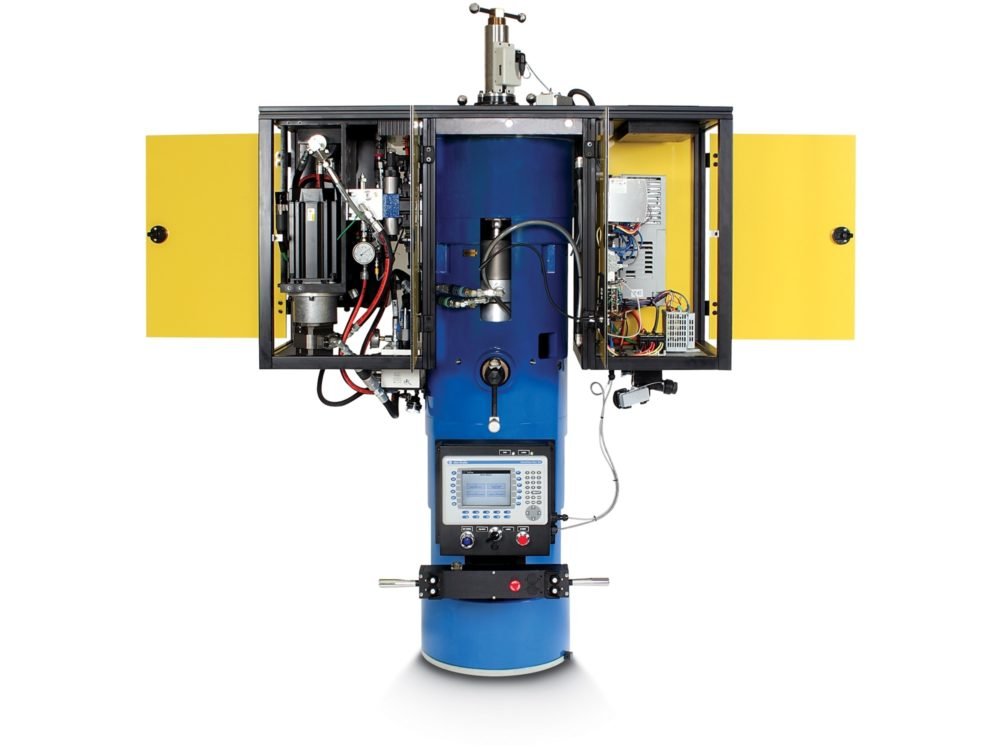

Интегрированная, Встроенная насосная система:
- Экономит ценную площадь заправки
- Устраняет такелаж и потенциальную утечку из соединительных шлангов (используемых в настоящее время)
- Снижает требования к хранению
Повышение производительности:
- Встроенная система контроля удлинения (EMS) обеспечивает мгновенную обратную связь по показаниям удлинения, которая позволяет немедленно повторно натяжить, если показания не соответствуют спецификации, и устраняет необходимость выполнять регулировочные проходы по завершении.
- Полная гидравлическая операция: защелкивание системы тяги, наддув и возврат поршня. Не требует подачи воздуха и не создает загрязнения воздуха через системы выпуска воздуха.
- Приводы плунжера для процесса возврата поршня исключают возможность гидравлической утечки на верхней пластине натяжителя во время фазы возврата поршня из-за условий вращения фланца.
- Система настроена так, чтобы один SCT был главным натяжителем (контролирующим полную систему), а другие натяжители были второстепенными. В любой момент другой блок в системе может стать Хозяином.
Целостность конструкции:
- Срок службы установки для основных компонентов
- Высокопрочный стальной кованый (по сравнению с литьем) компонент корпуса, который сталкивается с повторяющимися напряжениями сжатия
- Модульная конструкция для быстрой замены или для будущей замены или модернизации технологий
- Управление ПЛК Аллена Брэдли обеспечивает широкое признание и надежность в отрасли
Низкие Затраты На Техническое Обслуживание:
- 10 - летние гидравлические уплотнения с пружинным питанием снижают периодические затраты на капитальный ремонт, RWP, экипаж и поддержку
- Устранение текущего обслуживания центрального насоса (EPN) и периодическая замена шлангов и кабелей
Снижение требований к экипажу (один человек на натяжитель):
- Усталость устраняется за счет включения шпильки поворота выключателя
- Простое движение влево или вправо и подъем вверх или вниз с помощью встроенных элементов управления
- Интегрированная система связи координирует работу
