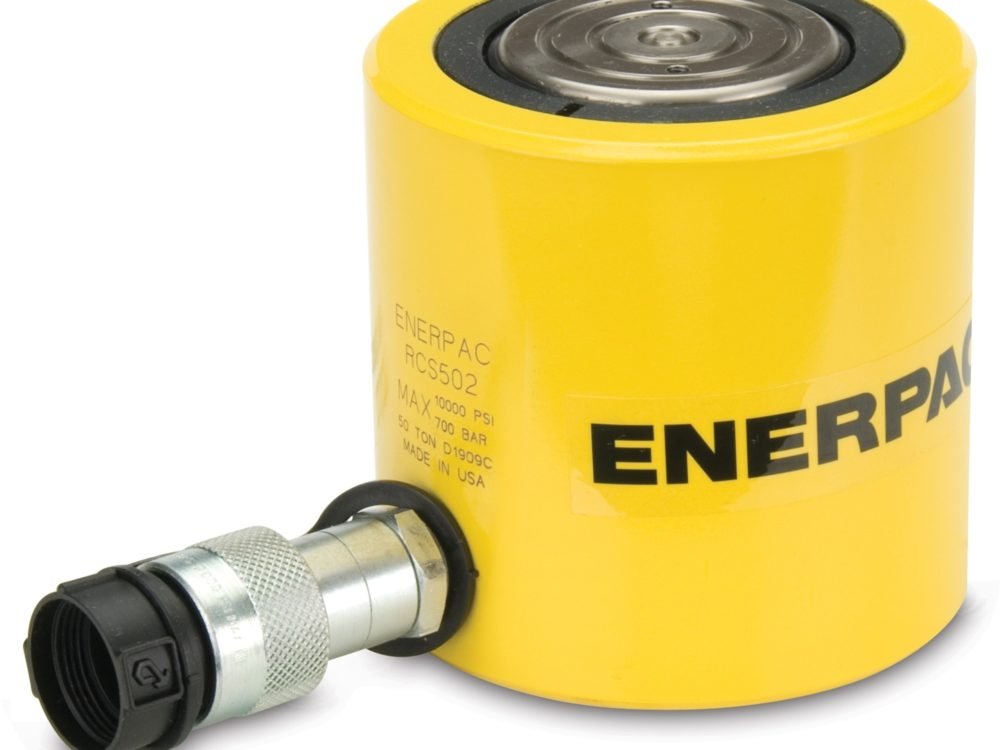

Модель : RCS302
Описание :

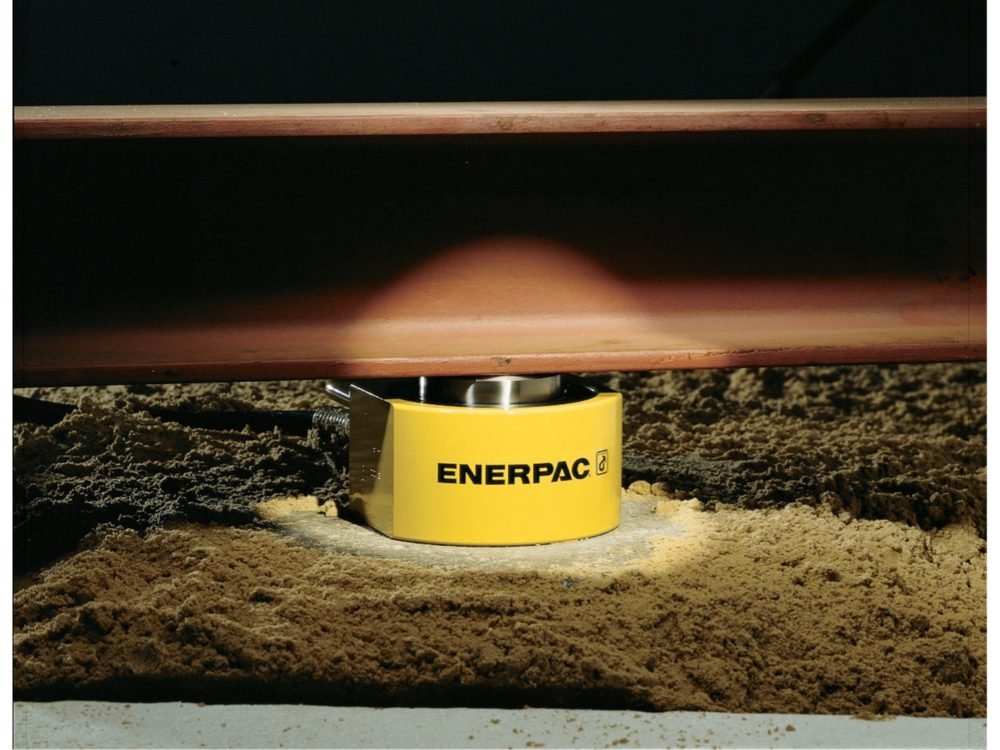

- Легкий, низкопрофильный дизайн для использования в замкнутых пространствах
- Запеченная эмалевая отделка для повышения коррозионной стойкости
- Плунжерный стеклоочиститель уменьшает загрязнение, продлевая срок службы цилиндра
- Муфта CR-400 и пылезащитный колпачок включены во все модели
- Рифленый конец плунжера с резьбовыми отверстиями для установки наклонных седел
- Стальные плунжеры с покрытием
- Возвратная пружина одностороннего действия
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 700
- Класс грузоподъемности (тоннаж) 30
- Максимальное опережение емкости цилиндра (кН) 295
- Ход (мм) 62
- Высота обрушения A (мм) 117
- Увеличенная высота B (мм) 179
- Тип возвращаемого значения Возвратная пружина Одностороннего Действия
- Тип плунжера Твердый
- Материал Сталь
- Опережение эффективной площади цилиндра (см) 42,1
- Опережение емкости масла (см) 261
- Обработка поверхности Краска
- Вес (кг) 6,8
- Высота обрушения A (мм) 117
- Опционное Дополнение Седла Наклона К Свернутой Высоте A1 (mm) 25
- Увеличенная высота B (мм) 179
- Наружный диаметр D (мм) 101
- Диаметр отверстия цилиндра E (мм) 73,2
- Диаметр плунжера F (мм) 66,5
- Основание для продвижения порта H (мм) 19
- Диаметр седла J (мм) 50
- Выступ седла из плунжера K1 (мм) 3
- Внутренняя резьба плунжера O (in) М5
- Длина резьбы плунжера P (мм) 8
- Максимальный радиус угла Наклона седла (градусов) 5
- Базовые монтажные отверстия Круг болта U (мм) 40
