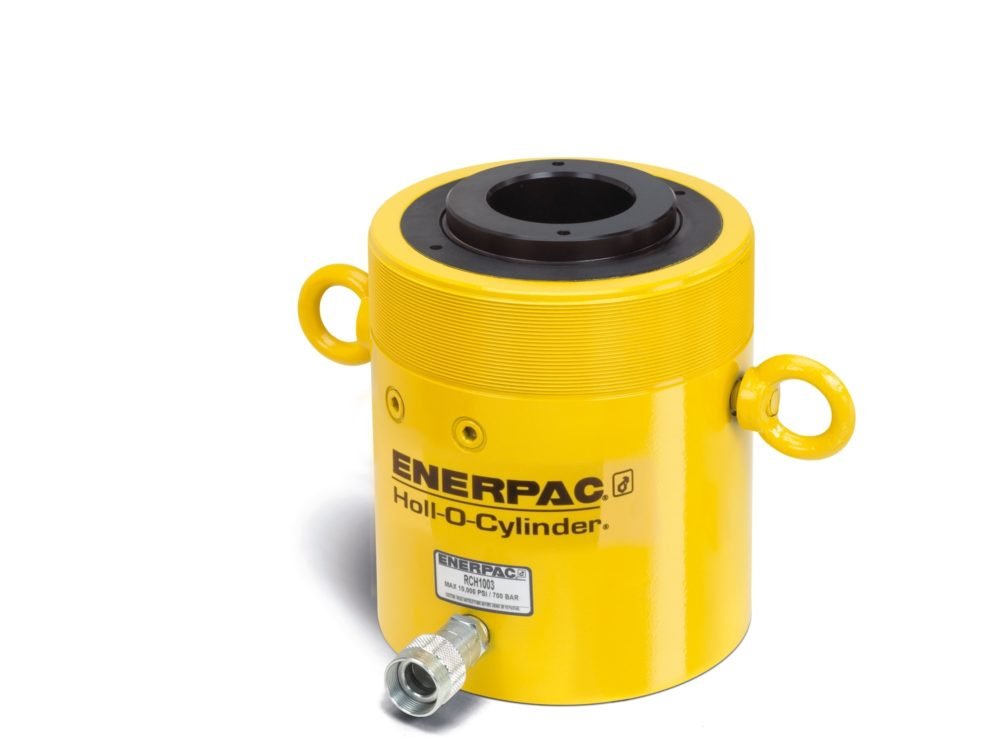

Модель : RCH603
Описание :
- Конструкция полого плунжера обеспечивает как тяговое, так и толкающее усилие
- Возвратная пружина одностороннего действия
- Никелированная плавающая центральная трубка на моделях весом более 20 тонн увеличивает срок службы изделия
- Запеченная эмалевая отделка для повышения коррозионной стойкости
- Резьба воротника для легкой фиксации
- Особенности муфты CR400
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 700
- Класс грузоподъемности (тоннаж) 60
- Максимальное опережение емкости цилиндра (кН) 576
- Ход (мм) 76
- Высота обрушения A (мм) 247
- Увеличенная высота B (мм) 323
- Тип возвращаемого значения Возвратная пружина Одностороннего Действия
- Тип плунжера Полый
- Материал Сталь
- Опережение эффективной площади цилиндра (см) 82,3
- Опережение емкости масла (см) 626
- Обработка поверхности Краска
- Вес (кг) 28,1
- Высота обрушения A (мм) 247
- Увеличенная высота B (мм) 323
- Наружный диаметр D (мм) 159
- Диаметр отверстия цилиндра E (мм) 123,9
- Диаметр плунжера F (мм) 91,9
- Основание для продвижения порта H (мм) 31
- Диаметр седла J (мм) 91
- Выступ седла из плунжера K1 (мм) 12,0
- Внутренняя резьба плунжера O (in) 2 3/4" - 16 un
- Длина резьбы плунжера P (мм) 19
- Базовые монтажные отверстия Круг болта U (мм) 130,3
- Базовые Монтажные Отверстия Резьба V 1/2"-13 unc
- Размер резьбы воротника W 6 1/4" - 12
- Резьба воротника W (в) 6 1/4" - 12
- Длина резьбы воротника X (мм) 48
- Диаметр центрального отверстия Y (мм) 53,8
- Базовые монтажные отверстия Глубина резьбы Z (мм) 14,0
