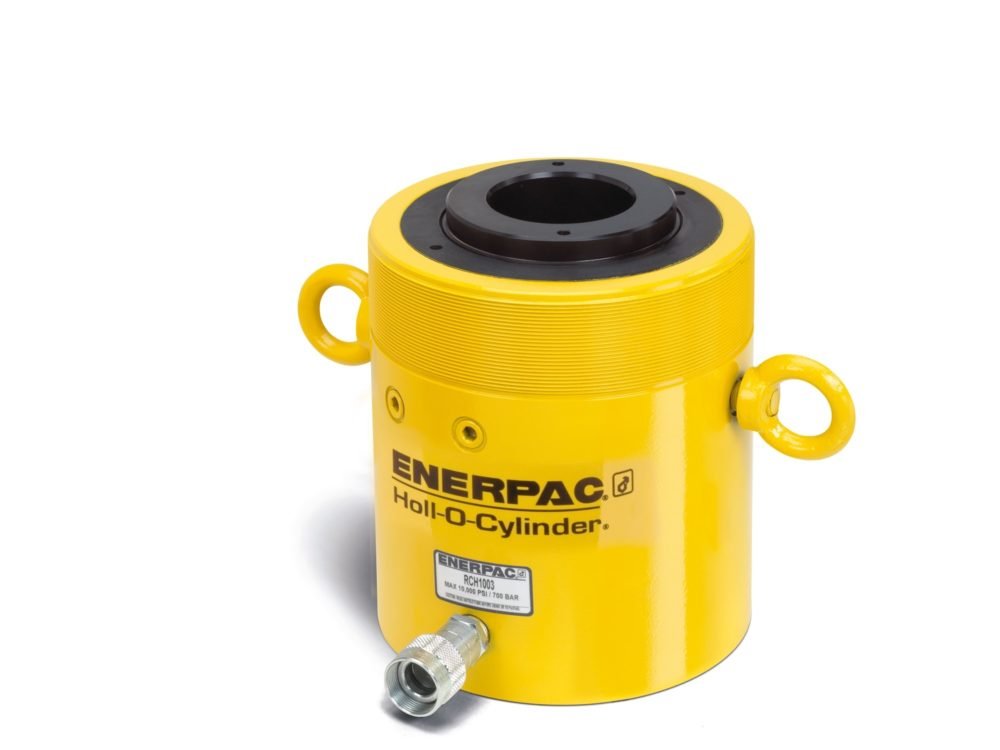

Модель : RCH1003
Описание :
- Конструкция полого плунжера обеспечивает как тяговое, так и толкающее усилие
- Возвратная пружина одностороннего действия
- Никелированная плавающая центральная трубка на моделях весом более 20 тонн увеличивает срок службы изделия
- Запеченная эмалевая отделка для повышения коррозионной стойкости
- Резьба воротника для легкой фиксации
- Особенности муфты CR400
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 700
- Класс грузоподъемности (тоннаж) 100
- Максимальное опережение емкости цилиндра (кН) 931
- Ход (мм) 76
- Высота обрушения A (мм) 254
- Увеличенная высота B (мм) 330
- Тип возвращаемого значения Возвратная пружина Одностороннего Действия
- Тип плунжера Полый
- Материал Сталь
- Опережение эффективной площади цилиндра (см) 133,0
- Опережение емкости масла (см) 1011
- Обработка поверхности Краска
- Вес (кг) 63,0
- Высота обрушения A (мм) 254
- Увеличенная высота B (мм) 330
- Наружный диаметр D (мм) 212
- Диаметр отверстия цилиндра E (мм) 165,1
- Диаметр плунжера F (мм) 127,0
- Основание для продвижения порта H (мм) 38
- Диаметр седла J (мм) 126
- Выступ седла из плунжера K1 (мм) 12,0
- Внутренняя резьба плунжера O (in) 4" - 16 оон
- Длина резьбы плунжера P (мм) 25
- Базовые монтажные отверстия Круг болта U (мм) 177,8
- Базовые Монтажные Отверстия Резьба V 5/8"-11 unc
- Размер резьбы воротника W 8 3/8" - 12
- Резьба воротника W (в) 8 3/8" - 12
- Длина резьбы воротника X (мм) 60
- Диаметр центрального отверстия Y (мм) 79,0
- Базовые монтажные отверстия Глубина резьбы Z (мм) 19,0
