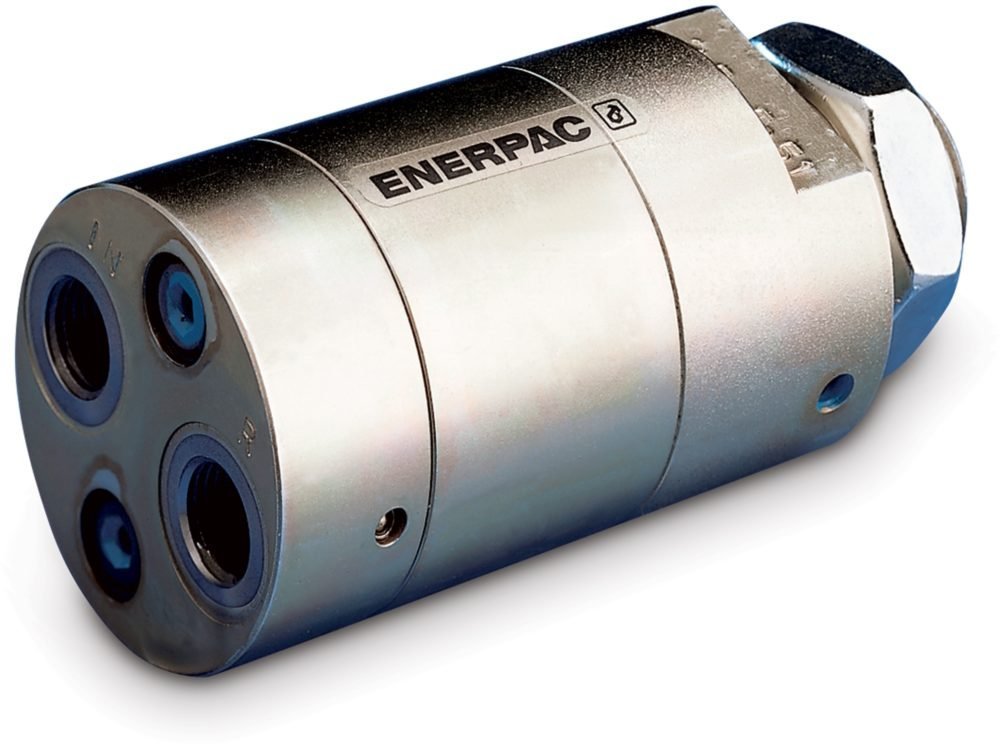

PIDE208, Масляный Интенсификатор, Коэффициент Интенсификации 1 : 2,0, Максимальный Расход на выходе 120 in3

• Внутренний перепускной клапан обеспечивает высокие выходные расходы
• Включает в себя клапан сброса, устраняет необходимость во внешнем контрольном обратном клапане
• Компактная и автономная конструкция обеспечивает простоту установки
• Выбранная посадка всех внутренних компонентов обеспечивает длительный срок службы

Принцип интенсификатора:

• Когда масло подается во впускное (входное) отверстие, оно свободно течет мимо обратных клапанов (CV) и сливного клапана в цилиндр и продвигает его вперед.
• При увеличении давления на входе осциллирующий насос (ОП) автоматически увеличивает давление на выходе на выбранную величину.
• Как только достигается максимальное давление, частота насоса понижается и балансируется при максимальном давлении.
• Свободный поток из цилиндра в бак возникает, когда клапан управления направлением переключается на подачу через R-порт.
• для обеспечения бесперебойной работы на всех портах схемы требуется фильтрация 10 микрон. Фильтры и управление потоком включены.
