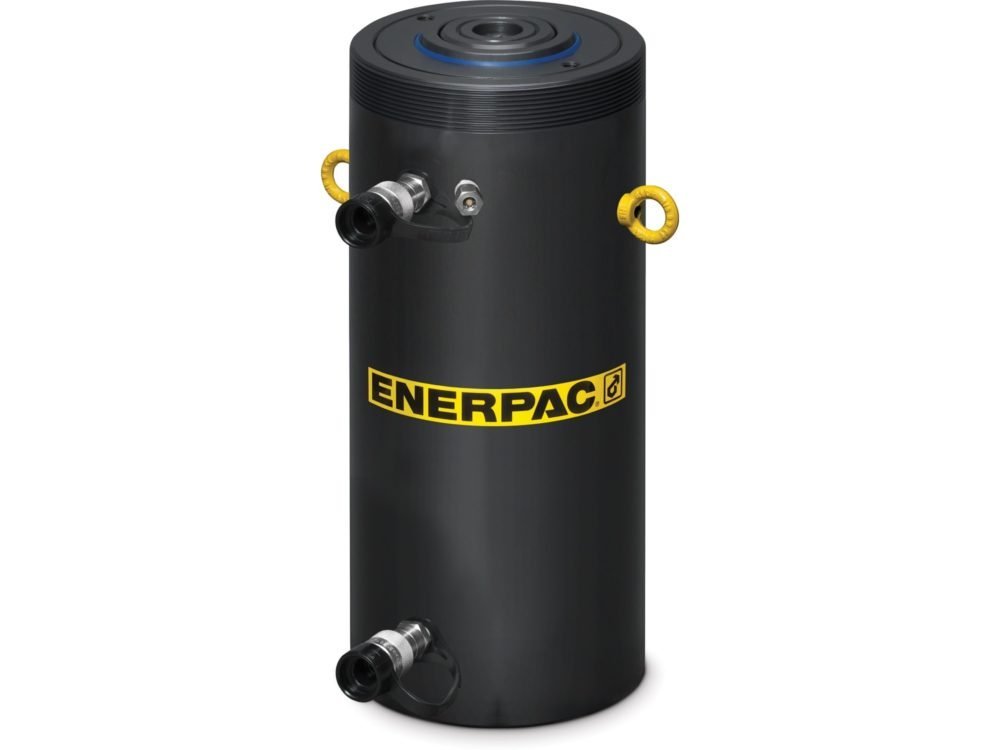

Модель : HCR2508
Описание :
- Быстрое продвижение и отступление
- 10% сопротивление боковой нагрузке при полном ходе
- Закаленная поверхность устойчива к боковым нагрузкам и циклическому износу
- Защита от атмосферных воздействий внутри и снаружи
- Верхние и нижние сменные подшипники окружают плунжер цилиндра для поддержки на протяжении всего хода
- Сертифицированные подъемные проушины, отверстия для крепления основания и резьба для воротника
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 700
- Класс грузоподъемности (тоннаж) 250
- Максимальное опережение емкости цилиндра (кН) 2541
- Ход (мм) 200
- Высота обрушения A (мм) 431
- Увеличенная высота B (мм) 631
- Тип возвращаемого значения Гидравлический Возврат Двойного Действия
- Тип плунжера Твердый
- Материал Сталь
- Опережение эффективной площади цилиндра (см) 363,1
- Опережение емкости масла (см) 7261
- Сопротивление боковой нагрузке максимальной мощности (в процентах) 10%
- Обработка поверхности Нитрид
- Вес (кг) 184
- Высота обрушения A (мм) 431
- Свернутая Высота С Дополнительным Наклонным Седлом A1 (мм) 470
- Опционное Дополнение Седла Наклона К Свернутой Высоте A1 (mm) 39
- Увеличенная высота B (мм) 631
- Наружный диаметр D (мм) 280
- Диаметр отверстия цилиндра E (мм) 215
- Диаметр плунжера F (мм) 170
- Основание для продвижения порта H (мм) 53
- Верхняя Часть Для втягивания Порта I (мм) 104
- Диаметр седла J (мм) 140
- Выступ седла из плунжера K1 (мм) 4
- Максимальный радиус угла Наклона седла (градусов) 5
- Базовые монтажные отверстия Круг болта U (мм) 245
- Базовые Монтажные отверстия Резьба V M12 x 1,75
- Размер резьбы воротника W M280 x 3
- Длина резьбы воротника X (мм) 64
- Базовые монтажные отверстия Глубина резьбы Z (мм) 22
