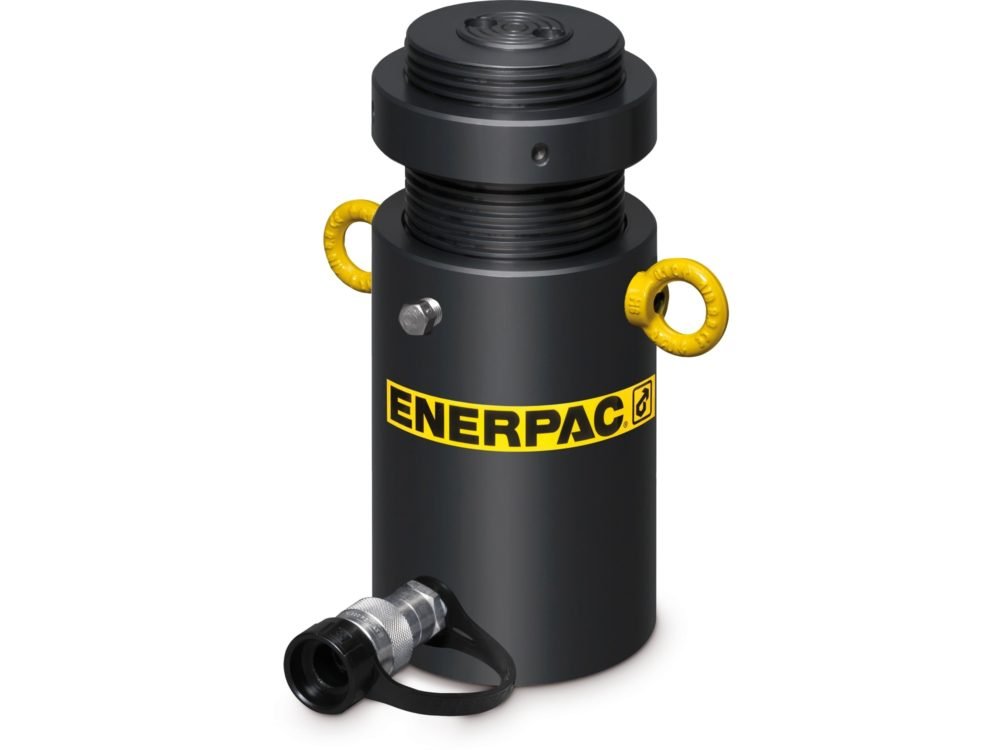

Модель : HCL504
Описание :
- Стопорная гайка обеспечивает надежное и безопасное удержание механической нагрузки
- Стопорные кольца с низким трением легко вращаются, экономят время и усилия
- Предназначен для выдерживания 10% боковой нагрузки до 90% максимального хода
- Закаленная поверхность устойчива к боковым нагрузкам и циклическому износу
- Переливное отверстие в качестве ограничителя хода для предотвращения выдува плунжера
- Защита от атмосферных воздействий внутри и снаружи
- Сменные подшипники окружают плунжер для поддержки на протяжении всего хода
- Сертифицированные подъемные проушины и отверстия для крепления основания
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 700
- Класс грузоподъемности (тоннаж) 50
- Максимальное опережение емкости цилиндра (кН) 550
- Ход (мм) 100
- Высота обрушения A (мм) 214
- Увеличенная высота B (мм) 314
- Тип возвращаемого значения Одностороннее Действие, Возврат Нагрузки
- Тип плунжера Твердый
- Материал Сталь
- Опережение эффективной площади цилиндра (см) 78,5
- Опережение емкости масла (см) 785
- Сопротивление боковой нагрузке максимальной мощности (в процентах) 10%
- Обработка поверхности Нитрид
- Вес (кг) 22
- Высота обрушения A (мм) 214
- Свернутая Высота С Дополнительным Наклонным Седлом A1 (мм) 224
- Опционное Дополнение Седла Наклона К Свернутой Высоте A1 (mm) 15
- Увеличенная высота B (мм) 314
- Наружный диаметр D (мм) 130
- Диаметр отверстия цилиндра E (мм) 100
- Диаметр плунжера F (мм) Tr 100 x 4
- Основание для продвижения порта H (мм) 24
- Диаметр седла J (мм) 71
- Выступ седла из плунжера K1 (мм) 2
- Максимальный радиус угла Наклона седла (градусов) 5
- Высота стопорной гайки S (мм) 25
- Базовые монтажные отверстия Круг болта U (мм) 105
- Базовые Монтажные отверстия Резьба V M8 x 1,25
- Базовые монтажные отверстия Глубина резьбы Z (мм) 10
