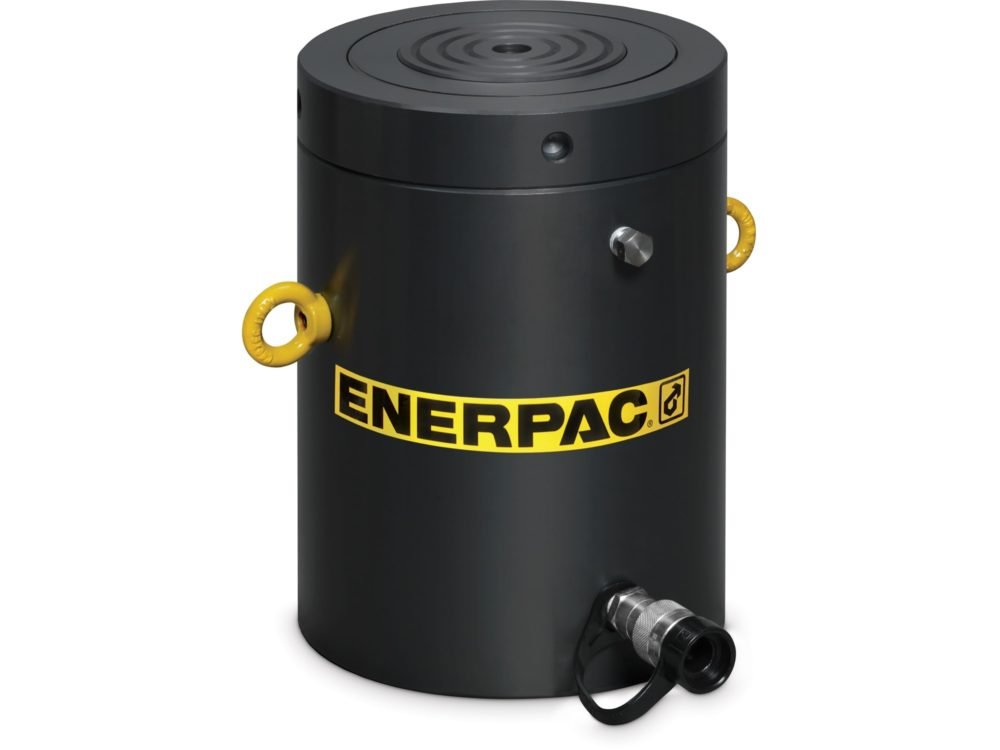

Модель : HCL5008
Описание :
- Стопорная гайка обеспечивает надежное и безопасное удержание механической нагрузки
- Стопорные кольца с низким трением легко вращаются, экономят время и усилия
- Предназначен для выдерживания 10% боковой нагрузки до 90% максимального хода
- Закаленная поверхность устойчива к боковым нагрузкам и циклическому износу
- Переливное отверстие в качестве ограничителя хода для предотвращения выдува плунжера
- Защита от атмосферных воздействий внутри и снаружи
- Сменные подшипники окружают плунжер для поддержки на протяжении всего хода
- Сертифицированные подъемные проушины и отверстия для крепления основания
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 700
- Класс грузоподъемности (тоннаж) 500
- Максимальное опережение емкости цилиндра (кН) 5114
- Ход (мм) 200
- Высота обрушения A (мм) 507
- Увеличенная высота B (мм) 707
- Тип возвращаемого значения Одностороннее Действие, Возврат Нагрузки
- Тип плунжера Твердый
- Материал Сталь
- Опережение эффективной площади цилиндра (см) 730,6
- Опережение емкости масла (см) 14612
- Сопротивление боковой нагрузке максимальной мощности (в процентах) 10%
- Обработка поверхности Нитрид
- Вес (кг) 489
- Высота обрушения A (мм) 507
- Свернутая Высота С Дополнительным Наклонным Седлом A1 (мм) 555
- Опционное Дополнение Седла Наклона К Свернутой Высоте A1 (mm) 48
- Увеличенная высота B (мм) 707
- Наружный диаметр D (мм) 400
- Диаметр отверстия цилиндра E (мм) 305
- Диаметр плунжера F (мм) Tr 305 x 6
- Основание для продвижения порта H (мм) 75
- Диаметр седла J (мм) 179
- Выступ седла из плунжера K1 (мм) 5
- Максимальный радиус угла Наклона седла (градусов) 5
- Высота стопорной гайки S (мм) 72
- Базовые монтажные отверстия Круг болта U (мм) 340
- Базовые Монтажные отверстия Резьба V M24 x 3
- Базовые монтажные отверстия Глубина резьбы Z (мм) 36
