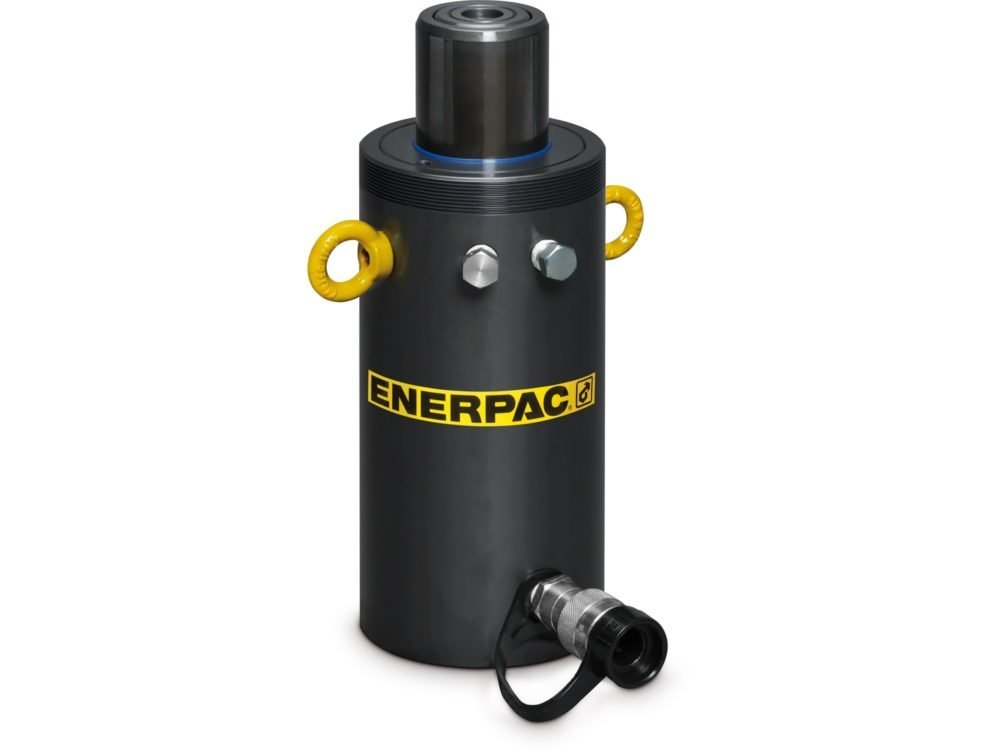

Модель : HCG6006
Описание :
- Закаленная поверхность устойчива к боковым нагрузкам и циклическому износу
- 10% сопротивление боковой нагрузке при полном ходе
- Стопорное кольцо для предотвращения выдува плунжера
- Защита от атмосферных воздействий внутри и снаружи
- Верхние и нижние сменные подшипники окружают плунжер цилиндра для поддержки на протяжении всего хода
- Сертифицированные подъемные проушины, отверстия для крепления основания и дополнительные резьбы для воротника
Дополнительная Резьба для воротника
- Резьба воротника опциональна на моделях весом 300 тонн и выше
- Для резьбы воротника на цилиндре добавьте суффикс "E002" в конце номера модели
- Длина резьбы воротника рассчитана на полную номинальную мощность
- Размер резьбы (Ш): M430 x 4
- Длина резьбы (X): 3,94 дюйма (100 мм)
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 700
- Класс грузоподъемности (тоннаж) 600
- Максимальное опережение емкости цилиндра (кН) 5987
- Ход (мм) 150
- Высота обрушения A (мм) 452
- Увеличенная высота B (мм) 602
- Тип возвращаемого значения Одностороннее Действие, Возврат Нагрузки
- Тип плунжера Твердый
- Материал Сталь
- Опережение эффективной площади цилиндра (см) 855,3
- Опережение емкости масла (см) 12829
- Сопротивление боковой нагрузке максимальной мощности (в процентах) 10%
- Обработка поверхности Нитрид
- Вес (кг) 470
- Высота обрушения A (мм) 452
- Свернутая Высота С Дополнительным Наклонным Седлом A1 (мм) 505
- Опционное Дополнение Седла Наклона К Свернутой Высоте A1 (mm) 53
- Увеличенная высота B (мм) 602
- Наружный диаметр D (мм) 430
- Диаметр отверстия цилиндра E (мм) 330
- Диаметр плунжера F (мм) 270
- Основание для продвижения порта H (мм) 85
- Диаметр седла J (мм) 194
- Выступ седла из плунжера K1 (мм) 4
- Максимальный радиус угла Наклона седла (градусов) 5
- Базовые монтажные отверстия Круг болта U (мм) 370
- Базовые Монтажные отверстия Резьба V M24 x 3
- Базовые монтажные отверстия Глубина резьбы Z (мм) 36
