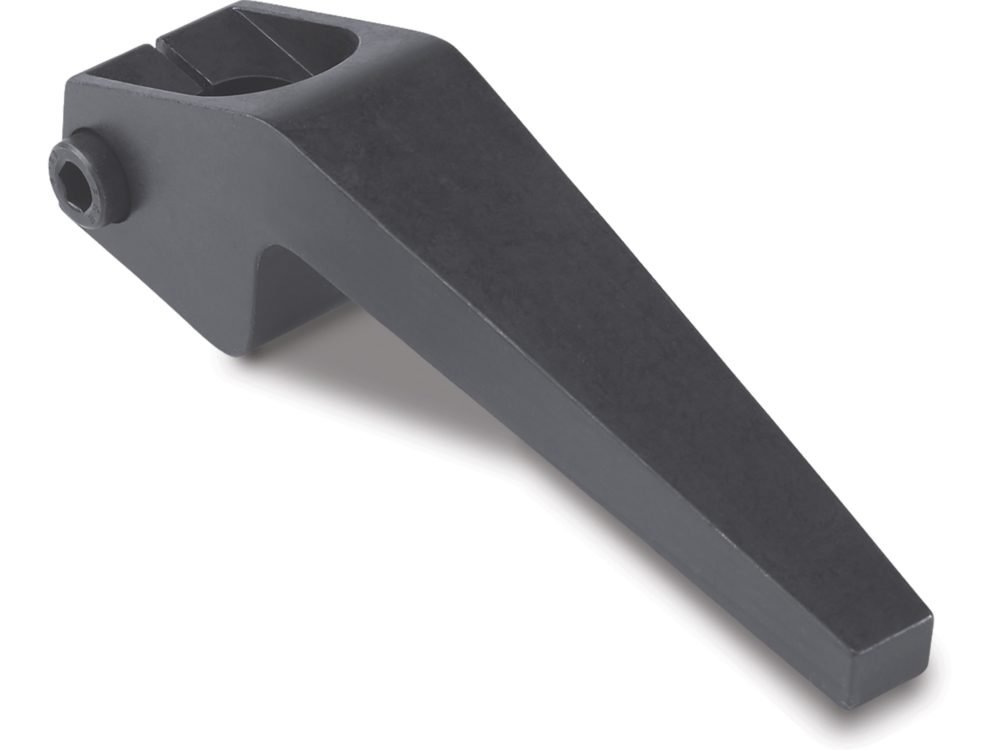

Модель : CAU92
Описание :
- Конструкция Upreach позволяет более гибко зажимать детали
- Рычаг можно легко установить и закрепить, пока цилиндр установлен в приспособлении, чтобы обеспечить точное позиционирование рычага
- Тиски не требуются для крепления рычагов
- Длина руки может быть обрезана до нужного размера
- Угловой рычаг с минимальным отклонением обеспечивает максимальный контакт заготовки
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Длина запаса Силы зажима (кН) 2,00
- Минимальная длина Усилия зажима (кН) 9,01
- Вес (кг) 0,8
- Длина запаса серии SU C1 (мм) 73,6
- Серия SU C1 Минимальная длина (мм) 79,9
- Длина запаса серии SL C1 (мм) 149,6
- Минимальная длина серии SL C1 (мм) 155,7
- Длина запаса серии C1 ST (мм) 78,7
- Минимальная длина серии ST C1 (мм) 84,8
- Размер A (мм) 190,0
- Размер B Стандартный (мм) 23,6
- Минимальный размер B (мм) 29,7
- Размер C (мм) 30,0
- Размер D (мм) 25,02-25,04
- Размер E (мм) 48,0
- Размер F Стандартный (мм) 10,9
- Минимальный размер F (мм) 19,3
- Размер G (мм) 40,0
- Размер H Стандартный (мм) 14,5
- Минимальный размер H (мм) 40,9
- Размер J (мм) M8 x 1,25
- Размер K (мм) 24,9
- Размер L Длина запаса (мм) 160,0
- Размер L Минимальная длина (мм) 45,0
- Размер M (мм) 2,3
