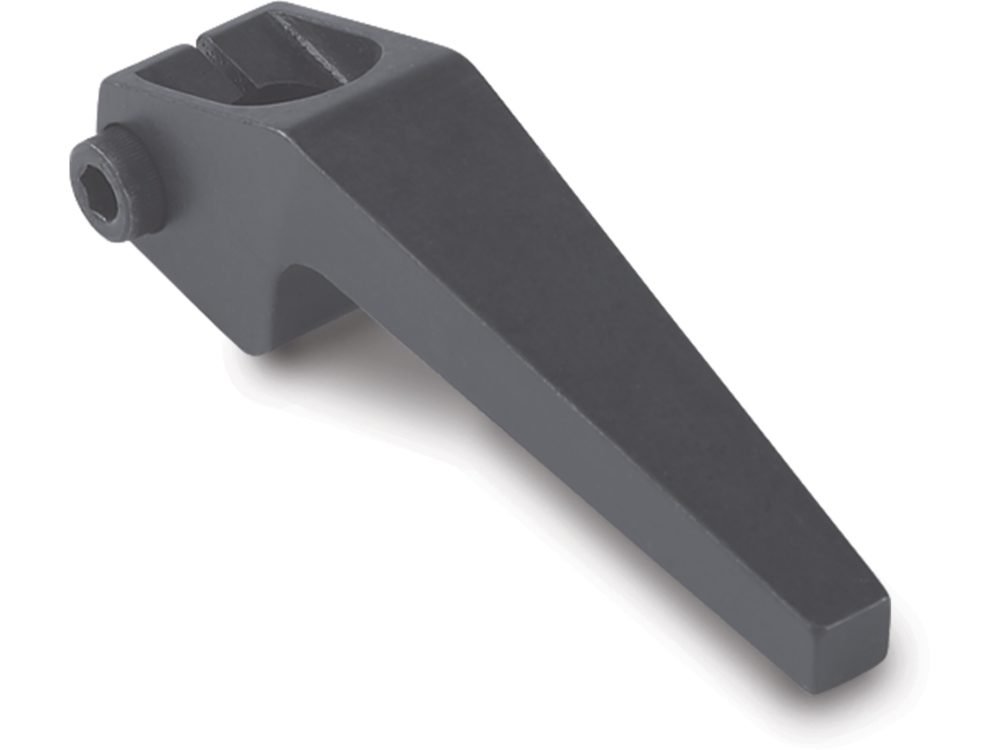

Модель : CAU22
Описание :
- Конструкция Upreach позволяет более гибко зажимать детали
- Рычаг можно легко установить и закрепить, пока цилиндр установлен в приспособлении, чтобы обеспечить точное позиционирование рычага
- Тиски не требуются для крепления рычагов
- Длина руки может быть обрезана до нужного размера
- Угловой рычаг с минимальным отклонением обеспечивает максимальный контакт заготовки
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Длина запаса Силы зажима (кН) 0,44
- Минимальная длина Усилия зажима (кН) 2,22
- Вес (кг) 0,1
- Длина запаса серии SU C1 (мм) 56,6
- Серия SU C1 Минимальная длина (мм) 59,7
- Длина запаса серии SL C1 (мм) 109,7
- Минимальная длина серии SL C1 (мм) 112,8
- Длина запаса серии C1 ST (мм) 56,6
- Минимальная длина серии ST C1 (мм) 59,7
- Длина запаса серии C1 SC (мм) 53,1
- Серия SC C1 Минимальная длина (мм) 56,1
- Размер A (мм) 98,5
- Размер B Стандартный (мм) 13,7
- Минимальный размер B (мм) 16,8
- Размер C (мм) 16,0
- Размер D (мм) 9,98-10,01
- Размер E (мм) 29,7
- Размер F Стандартный (мм) 8,1
- Минимальный размер F (мм) 13,7
- Размер G (мм) 20,0
- Размер H Стандартный (мм) 8,4
- Минимальный размер H (мм) 20,8
- Размер J (мм) M6 x 1
- Размер K (мм) 16,3
- Размер L Длина запаса (мм) 82,5
- Размер L Минимальная длина (мм) 25,0
- Размер M (мм) 1,0
