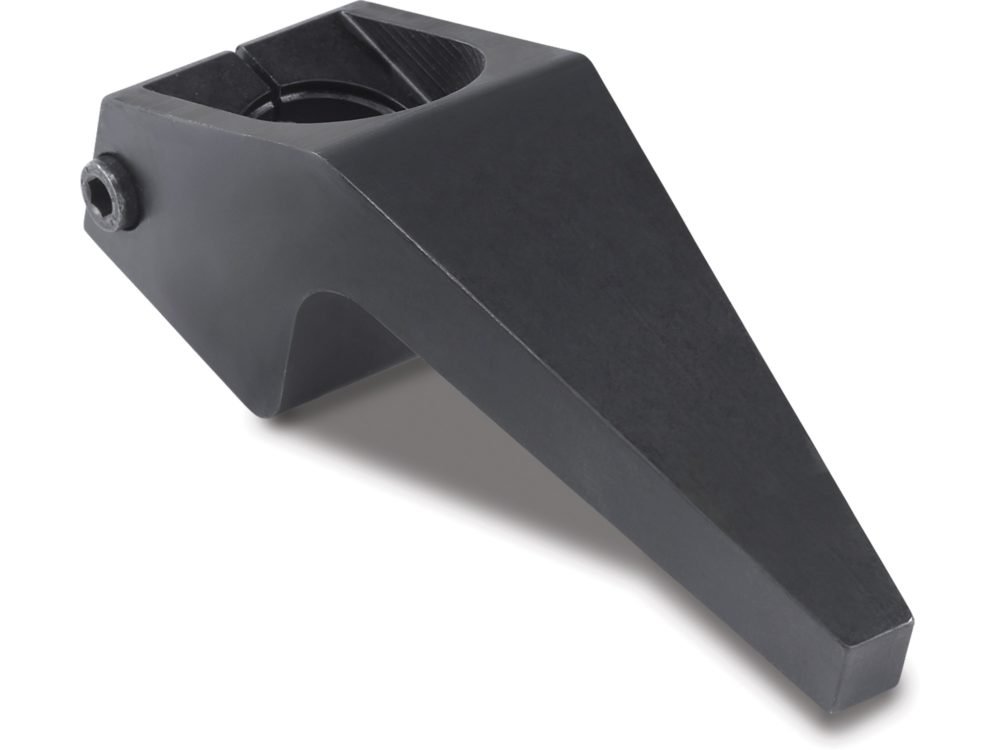

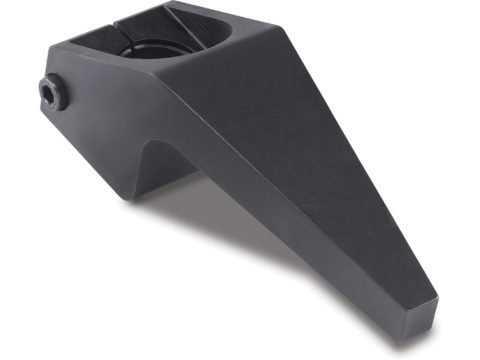

Модель : CAU202
Описание :
- Конструкция Upreach позволяет более гибко зажимать детали
- Рычаг можно легко установить и закрепить, пока цилиндр установлен в приспособлении, чтобы обеспечить точное позиционирование рычага
- Тиски не требуются для крепления рычагов
- Длина руки может быть обрезана до нужного размера
- Угловой рычаг с минимальным отклонением обеспечивает максимальный контакт заготовки
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Длина запаса Силы зажима (кН) 4,45
- Минимальная длина Усилия зажима (кН) 18,68
- Вес (кг) 1,7
- Длина запаса серии SU C1 (мм) 88,1
- Серия SU C1 Минимальная длина (мм) 94,5
- Длина запаса серии SL C1 (мм) 175,3
- Минимальная длина серии SL C1 (мм) 181,6
- Длина запаса серии C1 ST (мм) 95,3
- Минимальная длина серии ST C1 (мм) 101,6
- Размер A (мм) 212,5
- Размер B Стандартный (мм) 32,3
- Минимальный размер B (мм) 38,6
- Размер C (мм) 35,0
- Размер D (мм) 32,00-32,03
- Размер E (мм) 61,2
- Размер F Стандартный (мм) 13,2
- Минимальный размер F (мм) 24,4
- Размер G (мм) 60,0
- Размер H Стандартный (мм) 17,3
- Минимальный размер H (мм) 54,4
- Размер J (мм) M10 x 1,5
- Размер K (мм) 30,0
- Размер L Длина запаса (мм) 177,5
- Размер L Минимальная длина (мм) 55,0
- Размер M (мм) 2,8
