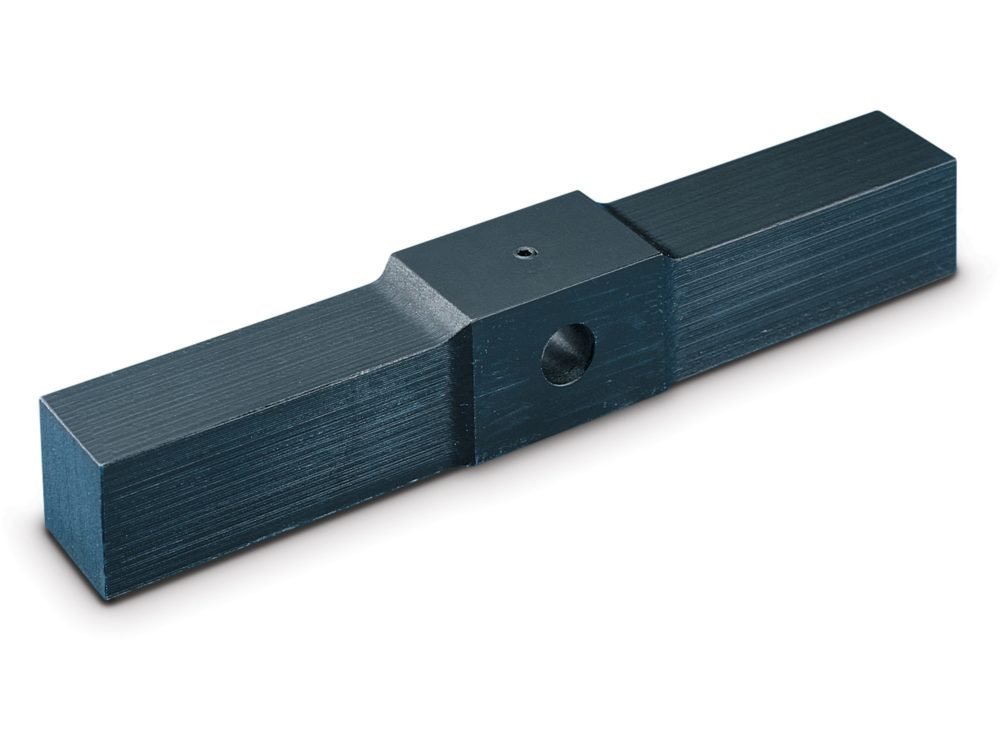

Модель : CAPT92
Описание :
- Поворотный Т-образный рычаг
- Быстрое и точное позиционирование зажимного рычага
- Простое и точное расположение зажимного рычага в любом положении
- Рычаг можно легко установить и закрепить, пока цилиндр установлен в приспособлении, чтобы обеспечить точное позиционирование рычага
- Тиски не требуются для крепления рычагов или резьбы в креплении
- CAC92, -202 и -352 предназначены только для цилиндров двойного действия
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Усилие зажима (кН) 9,0
- Вес (кг) 0,7
- Установочные размеры серии SU C Без зажима (мм) 79,5
- Установочные размеры SL Серии C Без зажима (мм) 155,7
- Установочные размеры серии С Без зажима (мм) 84,3
- Установочные размеры SU-L Серии C Без зажима (мм) 99,3
- Размер A (мм) 22,1
- Размер C (мм) 38,1
- Размер D1 (мм) M4x0,7
- Размер D2 (мм) 8,00-8,10
- Размер G (мм) 18,3
- Размер H (мм) 18,3
- Размер J (мм) 15
- Размер K (мм) 22,1
- Размер L (мм) 203,2
- Размер L1 (мм) 101,6
- Размер L2 (мм) 101,6
