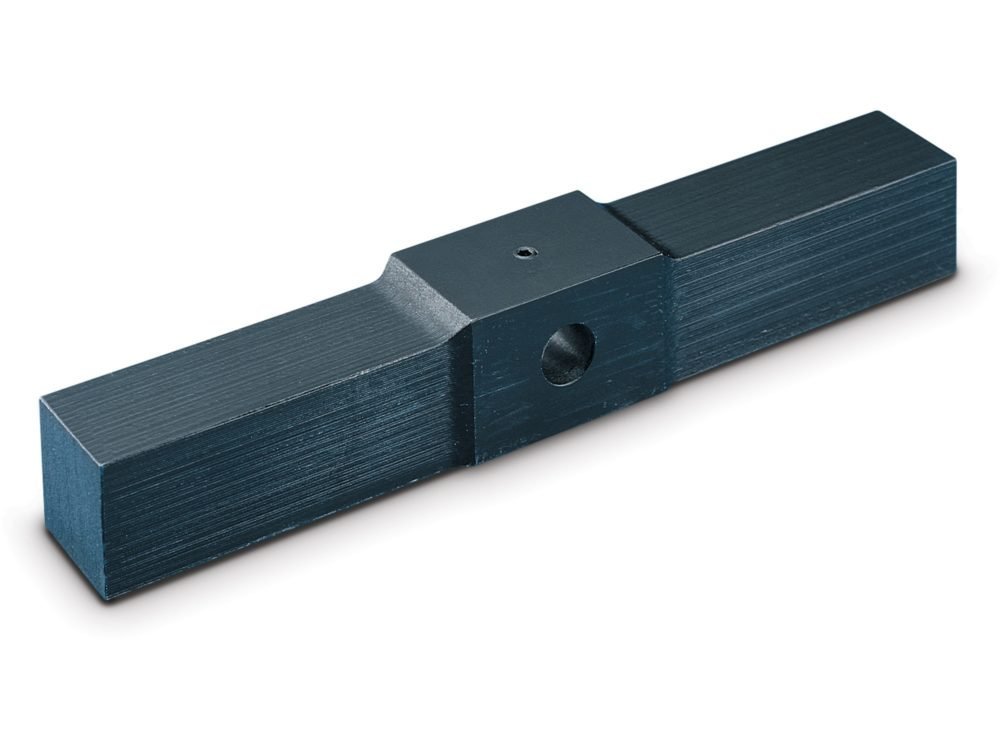

Модель : CAPT352
Описание :
- Поворотный Т-образный рычаг
- Быстрое и точное позиционирование зажимного рычага
- Простое и точное расположение зажимного рычага в любом положении
- Рычаг можно легко установить и закрепить, пока цилиндр установлен в приспособлении, чтобы обеспечить точное позиционирование рычага
- Тиски не требуются для крепления рычагов или резьбы в креплении
- CAC92, -202 и -352 предназначены только для цилиндров двойного действия
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Усилие зажима (кН) 33,8
- Вес (кг) 1,8
- Установочные размеры серии SU C Без зажима (мм) 102,6
- Установочные размеры SL Серии C Без зажима (мм) 199,1
- Установочные размеры серии С Без зажима (мм) 100,8
- Установочные размеры SU-L Серии C Без зажима (мм) 119,1
- Размер A (мм) 34,8
- Размер C (мм) 25,1
- Размер D1 (мм) M6x1,0
- Размер D2 (мм) 14,00-14,10
- Размер G (мм) 30,0
- Размер H (мм) 30,0
- Размер J (мм) 18,5
- Размер K (мм) 34,8
- Размер L (мм) 228,6
- Размер L1 (мм) 114,3
- Размер L2 (мм) 114,3
