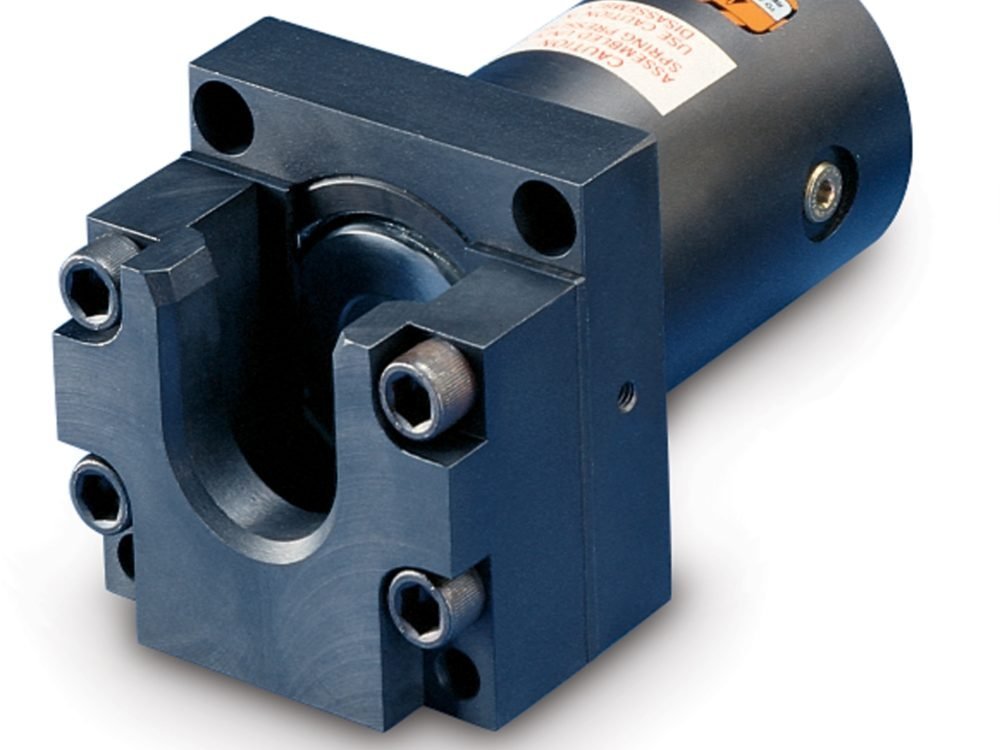

Модель : B81
Описание :
- Система передачи механической энергии использует внешний цилиндр для управления усилителем приемника.
- Система без утечек на поддонах, исключает потерю масла в месте подключения
- Закрытая конструкция предотвращает попадание стружки и охлаждающей жидкости в гидравлический контур
- Усилитель может быть установлен как в горизонтальном, так и в вертикальном положении для гибкой конструкции крепления

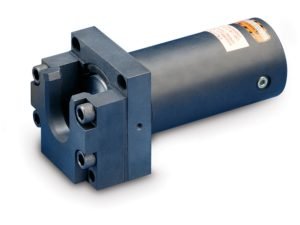

Схема гидравлической системы Палочка активатора RA1061 помещается в ресивер усилителя B81 или B171. Механическая передача усилия от плунжера палочки активатора к поршню бустера обеспечивает подачу масла в систему.
Помните о безопасности
Номинальные значения, указанные производителем, являются максимально безопасными. Хорошая практика является использование 80% этих показателей!- Максимальное рабочее давление (бар) 350
- Минимальное рабочее давление (бар) 30
- Коэффициент давления 2:1
- Коэффициент расхода Масла 1,75:1
- Ход (мм) 51,8
- Объем масла на ход (см) 132,7
- Эффективная площадь (см) 25,7
- Вес (кг) 5,7
- Размер A (мм) 174,2
- Размер B (мм) 69,6
- Размер C (мм) 44,2
- Размер D (мм) 76,2
- Размер E (мм) 101,6
- Размер F (мм) 82,6
- Размер H (мм) 28,4
- Размер K (мм) 10,4
- Размер K1 (мм) 57,4
- Размер L (мм) 10,4
- Размер L1 (мм) 15,7
- Размер L2 (мм) 10,7
